應用范圍：應用于不同工業領域的連接電纜，如工業機器人，廠房和機床的制造，這些電纜適用于高等機械應力，特別是摩擦，高柔性抗扭應力，同時在沒有拉引力的負載下，可自由彎曲運動。這些電纜可用于因結構而不同可能使用拖鏈的場所，還可以應用于低溫，干燥和非常潮濕的房間及無防護場所。

 產品特性：持久，扭轉角度可達到±360°良好的耐油性，耐寒性，耐候性

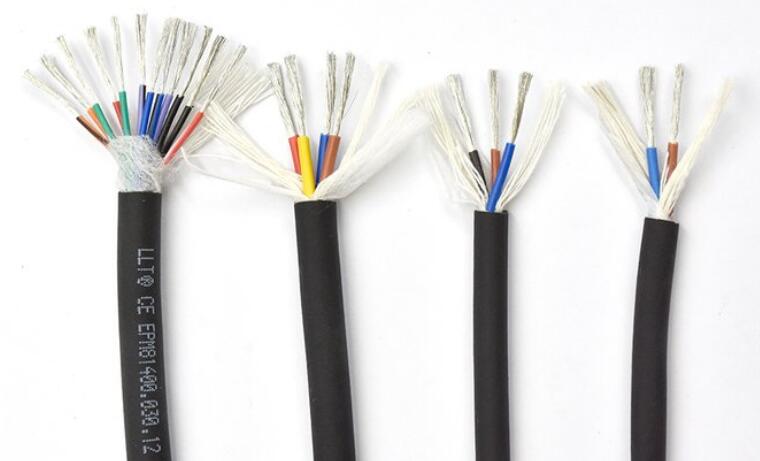

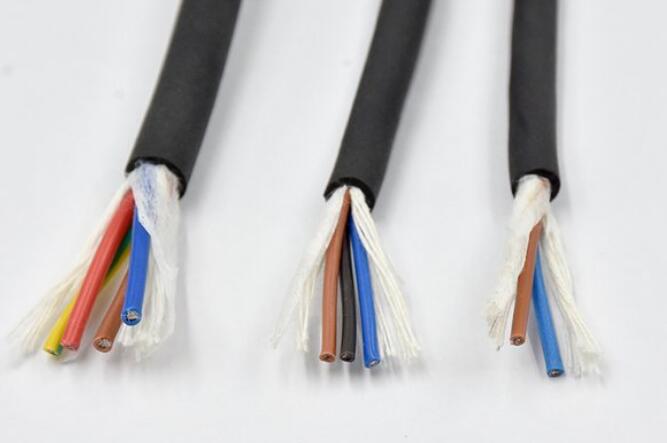

 電纜結構 :導體采用極細單絲絕緣：TPEE 溫度等級：125℃芯線結構：每層均經過特殊處理，并包無紡布包帶護套：PUR護套顏色：黑色或其它額定電壓：300V固定敷設：達-40/+90℃移動敷設：達-30/+90℃扭轉角度：達±180°小彎曲半徑高柔性：10xD阻燃性： UL VW-1+CSA FT1+FT2,IEC60332-1-2+EN60332-1-2符合認證：ROHS

ECHU SPECIAL WIRE＆CABLE(KUNSHAN) CO LTD

Technical Specification For Cable

Cable Type

電纜類型

ROBOT-83900 3×20AWG

General Description

應用范圍

適用于工業機器人本體及周邊，尤其是搬運機器人、裝配機器人及

處理機器人的本體扭轉及多軸運動

Relevant Standards

參考標準

Q/320583BZYC009.1-2019

Cable Construction

電纜結構

Conductor

導體

Conductor Material導體材質

鍍錫銅絲Tinned copper

Constitute Structure導體結構

7/15/0.08±0.008mm

Strand OD.絞合外徑

1.07

Insulation

絕緣

Insulation Material絕緣材質

TPEE

Insulation mean Thickness

絕緣平均厚度

0.26

Insulation the thinnest point

絕緣薄點

0.18

Insulation OD.絕緣外徑

1.6±0.1mm

Insulation Colour絕緣顏色

Assembly

成纜

成纜后繞包PTFE帶,間隙填充聚酯紗

Jacket

護套

Jacket Material護套材質

聚醚型PUR

Jacket Colour護套顏色

黑色

Jacket mean Thickness

護套平均厚度

0.7

Jacket the thinnest point

護套薄點

0.50

Finished approximate diameter

成品近似外徑

5.1±0.3mm

Mark

印字

ECHU?CABLE ROBOT CABLE ROBOT-83900 3×20AWG 300V 80℃

機器人電纜特別是在機器人工業中的高機械應力開發。機器人電纜必須經受數以百萬計的交替彎曲循環以及拉伸和扭轉應力。除此之外，根據溫度、油和耐化學性，存在著最不同的要求。為了能夠滿足這些高要求，我們在我們自己的測試系統中測試了機器人電纜的性能和電阻。

 我們的專家將隨時準備為您提供最佳解決方案的開發。
